İzolasyon Filtresi için Kablolama Talimatları
Pratik güç hattı taşıyıcı uygulamalarında, voltaj dengeleyiciler, frekans dönüştürücüler, servo sistemler, yüksek güçlü motorlar, büyük kapasiteli kapasitörler ve UPS üniteleri gibi önemli yükler genellikle güç hatlarına monte edilir. Bu yükler, geniş bantlı güç hattı taşıyıcılarındaki yüksek frekanslı sinyaller üzerinde belirgin soğurma etkileri sergiler. Güç hattı taşıyıcılarının performans düşüşünü önlemek için, yük kaynaklarından gelen paraziti engellemek amacıyla güç hatlarına özel izolasyon filtrelerinin kurulması ve böylece güç hattı taşıyıcı sistemleri için en uygun iletişim performansının elde edilmesi önemle tavsiye edilir.
İzolasyon filtresi için kablolama yöntemi:
1.Güç kaynağı tarafı: Güç kaynağı tarafındaki izolasyon filtresinin girişi (LINE) güç girişine bağlanır, çıkışı (LOAD) ise yük tarafındaki izolasyon filtresinin çıkışına (LOAD) bağlanır. İzolasyon filtresinin çıkışına (LOAD) paralel olarak bir geniş bant taşıyıcı bağlanır.
2.Yük tarafı: Yük tarafındaki izolasyon filtresinin çıkışı (LOAD) güç kaynağı girişine, girişi (LINE) ise yük ekipmanına bağlanır. İzolasyon filtresinin çıkışına (LOAD) paralel olarak bir geniş bant taşıyıcı bağlanır.

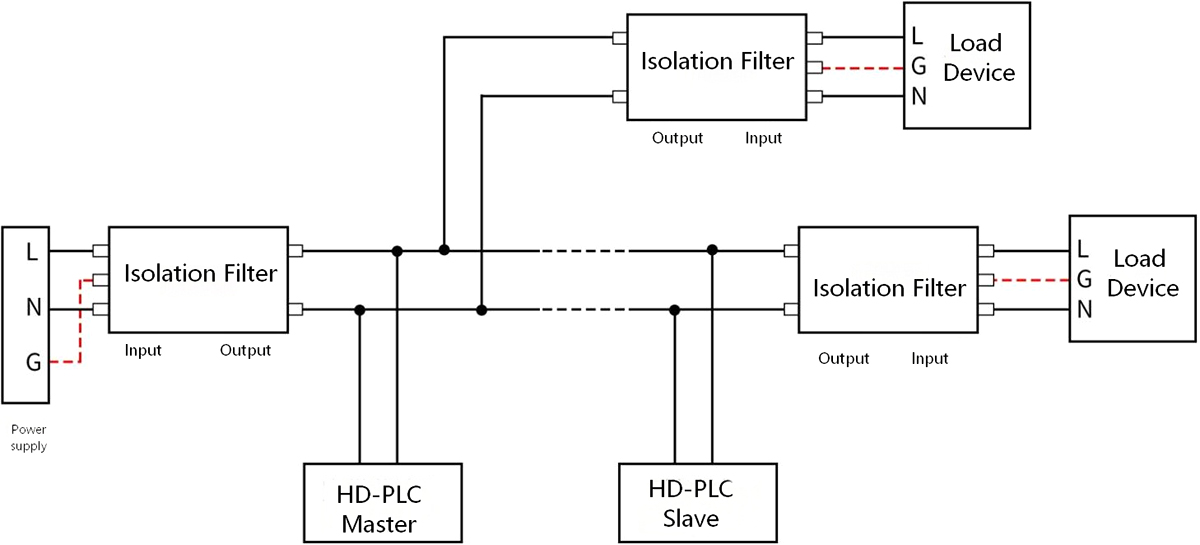

Tek fazlı izolasyon filtresinin bağlantı şeması aşağıda gösterilmiştir:

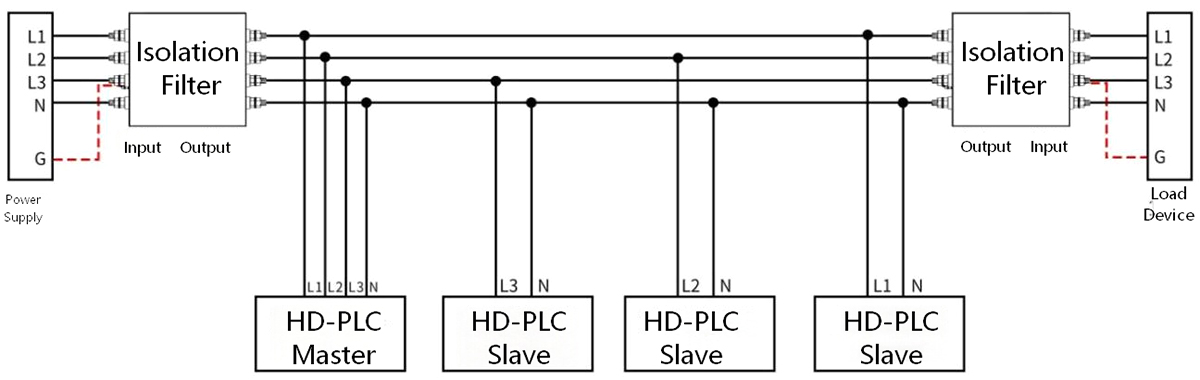

Üç fazlı dört telli izolasyonlu filtrenin bağlantı şeması aşağıda gösterilmiştir:

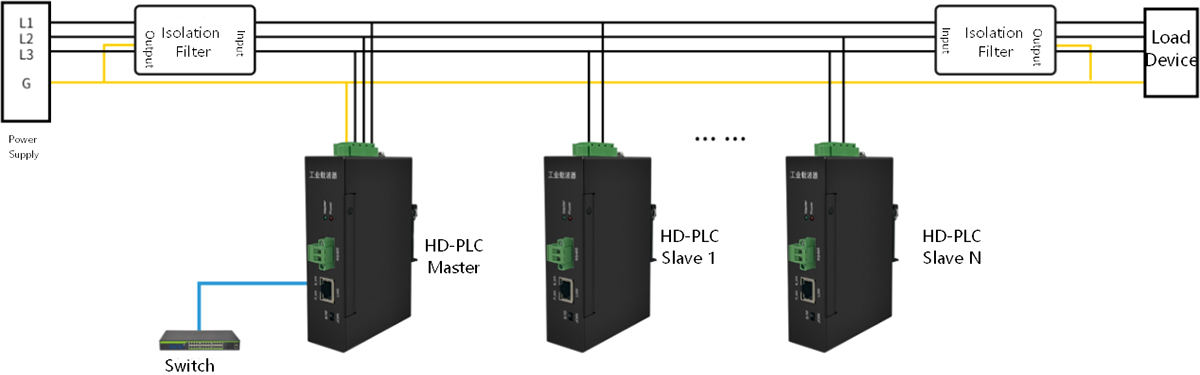

Frekans dönüştürücünün özel izolasyon filtresinin kablo bağlantı şeması diyagramı aşağıda gösterilmektedir:
Dikkat edilmesi gereken konular:
1. İzolasyon filtresi, güç hattı taşıyıcılarıyla kullanılmak üzere tasarlanmış özel bir güç kaynağı izolasyon filtresidir. Güç hattı taşıyıcılarına yönelik özel izolasyon filtrelerinin yerine asla ticari güç filtrelerini kullanmayın.
2. İzolasyon filtrelerini takarken montaj yönü dikkatli bir şekilde ayırt edilmelidir. Güç kaynağı tarafındaki filtreler için akım girişten çıkışa doğru akar, yük tarafındaki filtreler için ise çıkıştan girişe doğru akar. Yük tarafındaki filtrelerin montaj yönünün, güç kaynağı tarafındaki filtrelerin montaj yönünün tersi olduğuna dikkat etmek özellikle önemlidir.
3. İzolasyon filtresi güç hattına seri olarak bağlanırken, geniş bant taşıyıcı izolasyon filtresinin çıkış ucunda güç hattına paralel bağlanır. Aynı ağ içindeki farklı geniş bant taşıyıcıları arasındaki enerji hatlarına izolasyon filtreleri takılmamalıdır.
4. Güç hatları boyunca izinsiz giren ve dışarıya yayılan elektromanyetik paraziti etkili bir şekilde filtrelemek için izolasyon filtresi hem güç kaynağı hem de yük tarafına mümkün olduğunca yakın monte edilmelidir.
5. İzolasyon filtresinin giriş ve çıkış hatları aralarında uygun mesafeyi korumalıdır. Filtreleme performansının bozulmasını önlemek için paralel veya çapraz kablolamadan kaçının.
6. İzolasyon filtresinin topraklama kablosu yüzer durumda bırakılmamalıdır; ya bir topraklama kablosuna ya da elektrik kutusunun metal muhafazasına bağlanmalıdır; mümkün olan en kısa uzunluk tercih edilir.
7. Geniş bant taşıyıcı iletişiminin temiz güç hatları üzerinde çalışmasını sağlamak için güç taşıyıcı devresindeki tüm yüklerin izolasyon filtreleri ile donatılması gerekir.
8. Elektrik çarpması riski: Gerilim altında çalıştırmayın! İzolasyon filtresi, enerji depolama bileşenleri ile donatılmıştır ve voltaj tehlikeleri, elektrik kesintisinden sonraki 10 saniye içinde devam eder. Elektrik bağlantısı kesildikten hemen sonra terminal bağlantılarına doğrudan dokunmayın.
