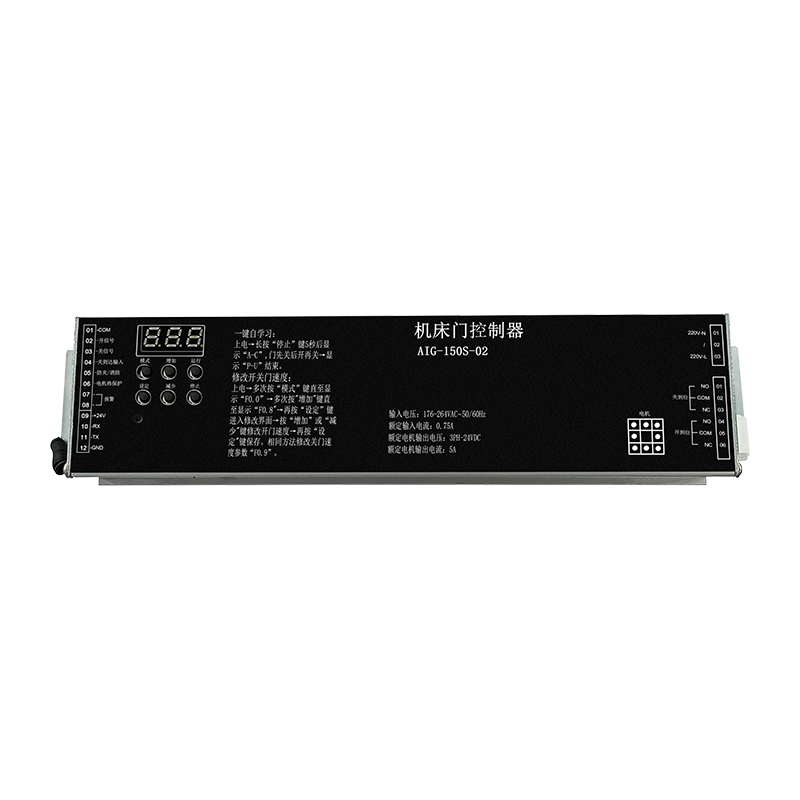

Ürün Açıklaması ve Uygulamalar
Hedef Uygulama: Bu kontrolör, takım tezgahı kapılarının otomatik olarak çalıştırılması için özel olarak tasarlanmıştır.
Sistem Tipi: Motor hareketini yönetmek için tam kapalı döngü uzay vektörü PWM kontrolünü kullanan DC fırçasız bir kontrol cihazıdır.
Fiziksel Profil: Ünite, 261 x 64 x 41 mm (UxGxY) boyutlarıyla kompakttır.
Temel Özellikler
Tek Tuşla Hata Ayıklama: Sistem, kapı hareketini otomatik olarak ölçen ve motorun başlangıç açısını tanımlayan basitleştirilmiş bir "A-c" kendi kendine öğrenme fonksiyonu içerir.
Kapsamlı Kontrol Arayüzü: Dijital tuş takımı, kullanıcıların modlar arasında geçiş yapmasına, gerçek zamanlı verileri (hız ve akım) izlemesine ve fonksiyon parametrelerini değiştirmesine olanak tanır.
Çok Seviyeli Operasyonel Eğriler:
Açılış (O) ve Kapanış © Grupları: Hızlanma, yavaşlama, "sarsıntı" (yumuşaklık) ve tampon mesafeleri için özelleştirilebilir ayarlarla dört farklı hız seviyesini (Lv1–Lv4) destekler.
Yapılandırılabilir G/Ç:
Girişler: Açma/kapama komutları, limit anahtarları ve güvenlik/yangın bağlantısı girişleri için harici sinyalleri destekler.
Röle Çıkışları: Kapı tamamen açık/kapalı olduğunda sinyal verme veya kontrol cihazı arızasını gösterme gibi 15 farklı fonksiyon için programlanabilen üç röle içerir.
Gerçek Zamanlı İzleme (N Parametre): DC bara voltajı, mevcut kodlayıcı konumu, toplam çalışma süresi ve kapı döngü sayılarını (milyonlarca döngüye kadar) içeren teknik verileri izler.
Avantajlar ve Güvenlik İşlevleri
Hassasiyet ve Güvenilirlik: Korumalı kodlayıcı kabloların ve kapalı devre kontrolün kullanılması, kapının hassas şekilde konumlandırılmasını sağlar ve çalışma sırasında motorların "kaçmasını" önler.
Güvenlik Korumaları:
Sıkışma Önleyici Mantık: Yaralanmayı veya ekipmanın hasar görmesini önlemek için programlanabilir "ölü bölgeler" ve durma algılama sürelerini içerir.
Çevresel ve Elektriksel Koruma: Yıldırım kaynaklı aşırı gerilim koruması ve motor termal koruması (DI6 veya DI5 aracılığıyla) içerir.
Gelişmiş Tanılama: Kontrolör, hızlı sorun gidermeyi kolaylaştırmak için en son dört hatayı (örn. aşırı akım için E-01, enkoder arızası için E-02) saklar.
Kararlılık: Aşırı gerilime, düşük gerilime, motorun durmasına ve ters dönüşe karşı yerleşik koruma içerir.
Ürün Performans Özellikleri
| Giriş voltajı | 176–264 VAC, 50/60 Hz |
| Kontrol edilebilir 24V DC fırçasız motor veya servo motor, maksimum çıkış akımı 7,5 A, maksimum çıkış gücü 150 W 24V güç anahtarı |
| RS-485 iletişim ağı işleviyle donatılmıştır |
| Giriş sinyalleri | Açma, kapatma, sıkışmayı önleme/yangın, varış, motor aşırı ısınma koruması |
| Röle çıkış sinyalleri | açık pozisyon, kapalı pozisyon, hata |
| Uygulanabilir aralık | takım tezgahı kapıları, özel olarak özelleştirilmiş fonksiyonel kapılar vb. |
