KS810NS

DC Geniş Bant Güç Hattı İletişimi

  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi
  • DC Geniş Bant Güç Hattı İletişimi

Taşıyıcı modül KS810N, DC tipi KS810NS ve genel tip KS810NT'ye bölünmüştür; veri yolu, yıldız, ağaç ve hibrit ağ topolojik yapısını destekler.

DC tipi KS810NS, güç hatlarında DC12-48V taşıyıcı iletişimi için uygundur; yüklü güç hattına göre, yüklü ve yüksüz özel hat olmak üzere iki tip kablolamaya bölünmüştür.

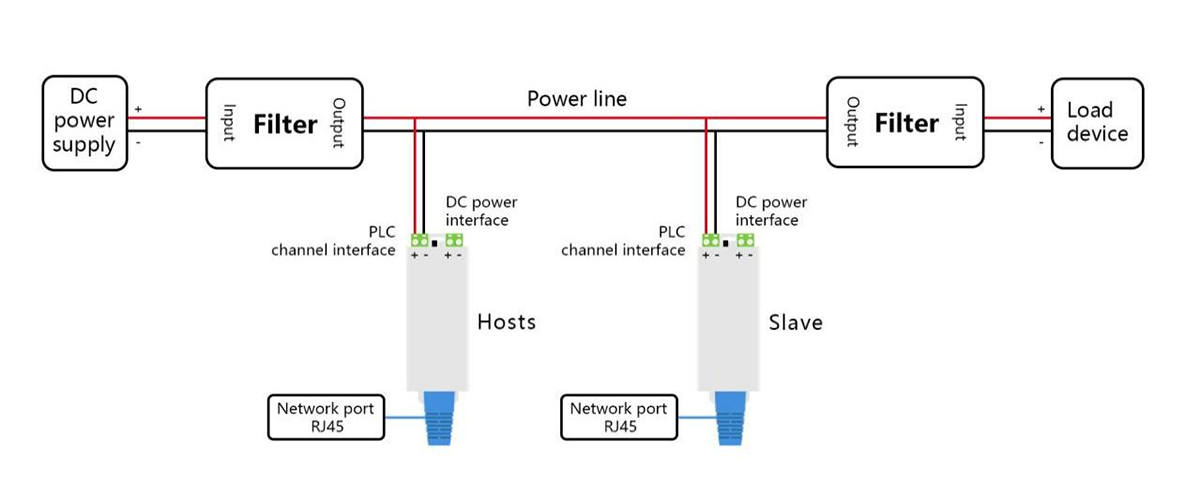

1. Yüklü DC tipi KS810NS güç hattı, filtre ile kullanılması gerekir. Güç kaynağı portu askıya alınır ve bağlanmaz, PLC kanal portu DC güç hattına paralel olarak bağlanır, pozitif ve negatif kutuplar arasında ayrım yapmaya dikkat edin. Referans kablolama şeması:

Şekil 1

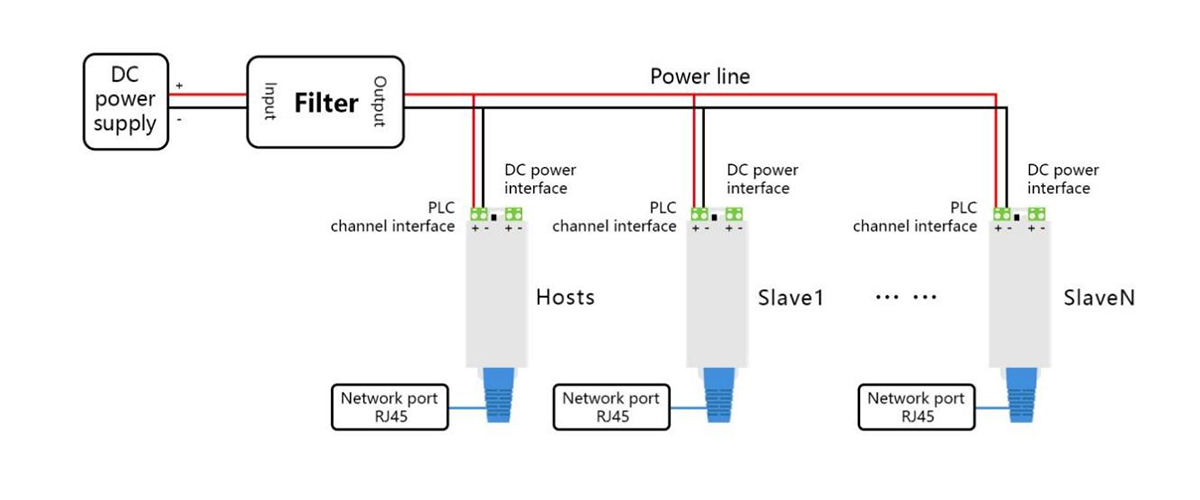

2. Yüksüz DC tipi KS810NS güç hatları özel hatlar üzerinden gider, güç kaynağı tarafındaki taşıyıcının güç bağlantı noktası bir DC12-48V güç kaynağına bağlanır, diğer taşıyıcı güç kaynağı bağlantı noktası askıya alınır ve bağlanmaz, tüm taşıyıcıların kanal bağlantı noktaları DC güç hattına paralel olarak bağlanır, pozitif ve negatif kutuplar arasında ayrım yapmaya dikkat edin. Referans kablolama şeması:

Şekil 2

Teknik veriler

sınıflandırma

Teknik göstergeler

Güç kaynağı

DC12-48V

PLC Sinyal bağlantı noktası

NS tipi: DC12-48V

NT tipi: AC 0-220V veya DC 0-400V

Herhangi iki damarlı kablo, güç hattı, kontak kablosu, kontak halkası kabloları

Modülasyon türü

OFDM modülasyon türü

Taşıyıcı frekansı

2~28 MHz

Ethernet bant genişliği

10M/100Mbps kendi kendine adaptasyon

İletim mesafesi

Sıradan elektrik hatları 500 metre, koaksiyel kablo 2 kilometre, sınıf 10 röle 3-5 kilometreye kadardır

RS485

Modbus RTU anlaşmasını destekleyin, baud hızı 1200~115200bps olarak yapılandırılabilir

Veri gecikmesi

10 ms içinde

Paket kaybı olasılığı

‰0,1'den az

Genel güç tüketimi

≤3W

Standart anlaşma

TCP/IP,UDP,Profinet,Ev Fişi,Ev FişiAV,Modbus-TCP,

IEEE 802.3,IEEE 802.3U,IEEE 802.3ab,IEEE 1905.1,

IEEE 1900,IEEE 1901 vb.

Şifreleme yolu

AES-128 bit

Çok noktaya yayın

IGMP çok noktaya yayın protokollerini destekler, maksimum düğüm sayısı 128'dir

Dış boyutlar

Boyut: 160*35*26mm (U*G*Y)

Ağırlık: 250g

Kurulum: Kulak Kancası

Çevre gereksinimi

Çalışma sıcaklığı:-40°C~85°C

Çalışma nemi: %20-%95 (yoğunlaşma yok)

Depolama sıcaklığı:-40°C~85°C

Çalışma süresi

Endüstriyel sınıf, her türlü hava koşulunda 7*24 saat çalışmayı destekler
