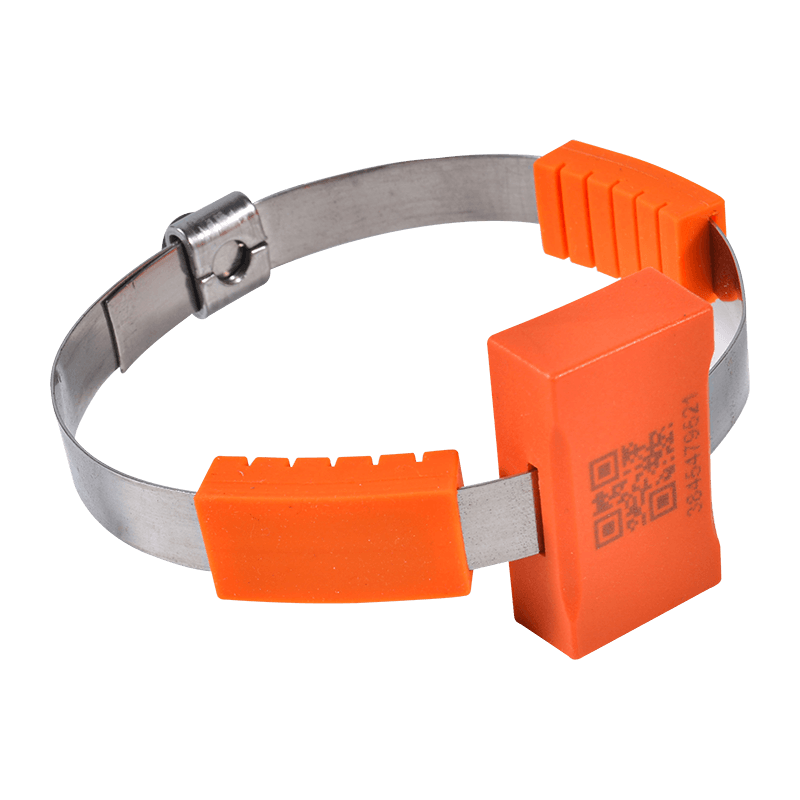

Pasif Kablosuz Sıcaklık Ölçüm Sensörü

Ana işlevler

Fonksiyon Girişi

Sıcaklık algılama fonksiyonu

Ölçülen parçanın mevcut sıcaklığının gerçek zamanlı tespiti

Güç kaynağı voltajı kendi kendine test fonksiyonu

Sensörün kendi güç kaynağı voltaj değerinin gerçek zamanlı tespiti

Güç indüklenen akımdan alınır

Sensör, birincil yan akımın elektromanyetik indüksiyonu ile çalıştırılır.

Not: Sensörler tarafından algılanan tüm veriler, kablosuz iletim yoluyla kablosuz sıcaklık ölçüm ana bilgisayarına yüklenir.

parametre

Sıcaklık ölçüm aralığı: -40 ～ 150 OC

Ölçüm doğruluğu: ±1°C

Sıcaklık örnekleme frekansı: Varsayılan olarak 10~30 saniye (rastgele)

Kablosuz frekansı: 433MHz

Kablosuz iletim mesafesi: ≥ 350 metre (açık alan)

Çalışma gücü: Endüktif güç, indüklenen akım 3A'dan büyük

Başlangıç akımı: < 5A

Sensör kurulum yeri için voltaj seviyesi gereksinimi: ≤ 220KV

Sensör kurulum yeri için birincil akım gereksinimi: ≤5000A (5000A'yı aşan akımlar için lütfen saha koşullarını değerlendirmek üzere üreticinin teknik personeliyle iletişime geçin).

Kurulum yöntemi: Paketlenmiş

Ana gövde ölçüleri: 24 mm * 22 mm * 10 mm

Yükle

Parça

Çıkarılabilir yüksek gerilim şalt sistemi: baralar, sabit kontaklar, kablo bağlantıları vb.

Alçak gerilim şalt sistemi: çıkış terminalleri, devre kesici giriş ve çıkış terminalleri.

Borulu baralar, bakır baralar, trafo merkezi terminalleri vb.

Sabit yüksek gerilim şalt sistemi: baralar, izolasyon anahtarları, kablo bağlantıları vb.

Alçak gerilim şalt sistemi: devre kesici girişi, çıkışı, kablo çıkışı vb.

Yükleation steps

Adım 1: Kurulum yerinin uzunluğunu tahmin edin ve uygun uzunluğu modüle yerleştirin; Güç toplama plakasını ve yumuşak silikonu sensöre yerleştirin (yumuşak silikonun oluklu tarafı aşağı bakacak ve sıcaklık algılama konumuyla hizalanacak şekilde).

Adım 2: Modülü, sıcaklık ölçüm noktası ölçülecek parçaya temas edecek şekilde güç kaynağının (ana akım yolu) etrafına sarın ve alaşım plakaları her iki taraftan sıkıştırın; daha sonra klipslerin altındaki iki ucu üst üste getirin. Vidaları bir Allen anahtarıyla sıkın.
