Ürün Açıklaması

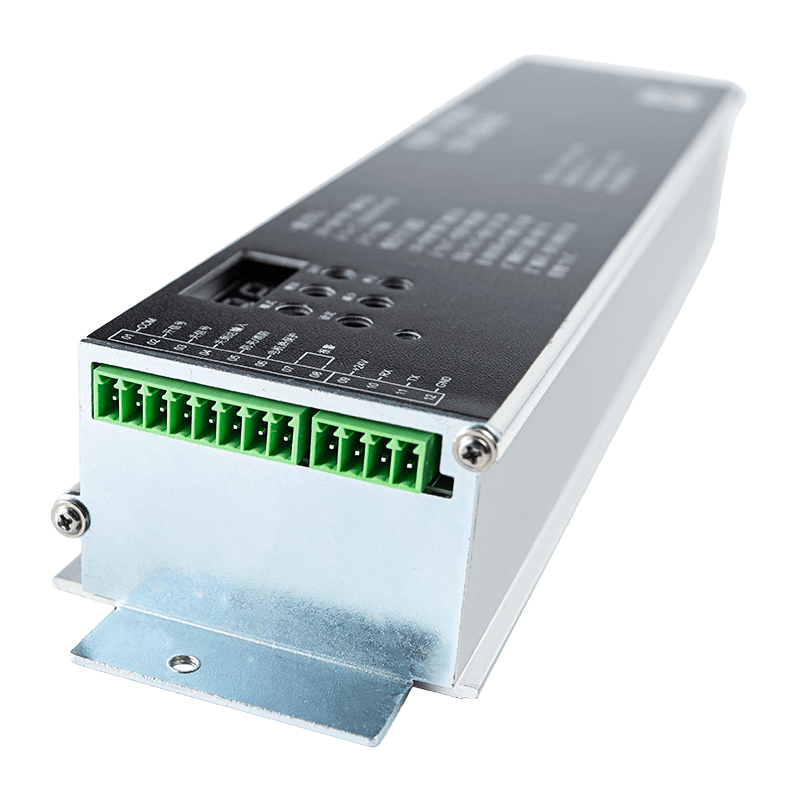

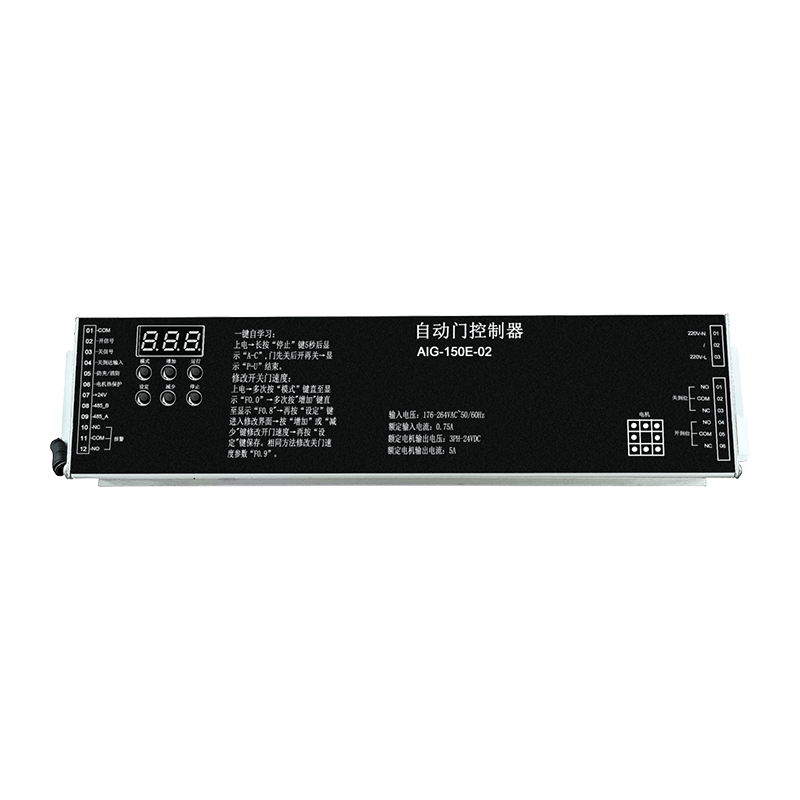

Model: AIG-150E-02, özellikle asansör kapıları için tasarlanmış fırçasız bir DC kontrol cihazıdır.
Güç ve Giriş: Üç telli (telekomünikasyon) kablolama yöntemini kullanarak tek fazlı 220V girişte çalışır.
Sistem Uyumluluğu: MT02-WS-100W modeli başta olmak üzere fırçasız DC motorlarla çalışacak şekilde tasarlanmıştır.
Uygulamalar
Birincil Kullanım: Cihaz kayar kapı kontrolörü görevi görür.
Özel Ayarlar: Sistem, tıbbi kapılar (hem kodlayıcı senkron hem de DC fırçasız versiyonlar) gibi belirli kapı türlerine yönelik konfigürasyonları içerir.
Çevre: MT01-YC-43W gibi uyumlu motorlar, -20°C ile 50°C arasındaki çalışma sıcaklıklarına göre derecelendirilmiştir.
Temel Özellikler
Durum İzleme: Dijital tüp ekranı, otomatik kapı genişliği ölçümü (A_c), normal açılma (Uoo) ve kapanma (Uco) gibi çalışma durumu hakkında gerçek zamanlı geri bildirim sağlar.
Özelleştirilebilir Parametreler:
Kullanıcı Parametreleri (P serisi): Açma/kapama hızlarının, otomatik kapanma gecikme sürelerinin ve sıkışma önleme torkunun ayarlanmasına olanak tanır.
Teknisyen Parametreleri (F serisi): Sorunsuz hızlanma ve yavaşlama için motor kutup çiftleri, azaltma oranları ve gelişmiş hız halkası KP/KI ayarları üzerinde daha derin kontrol sağlar.
Tork Kontrolü: Kontrolör, kapı yerine oturduğunda başlangıç torku, sıkışma önleme torku ve tutma torku dahil olmak üzere çeşitli tork aşamalarını yönetir.
Çalışma Modları: Birincil-ikincil modelleri, acil durum pil modlarını ve test için eskime demo modunu destekler,
Avantajlar ve Güvenlik İşlevleri
Güvenlik Korumaları: Kontrolör, bir kapı yolunun ne zaman engellendiğini tespit etmek için entegre engelleme algılamayı (hassasiyet ayarlanabilir) içerir.
Arıza Tespit Araçları: Kapsamlı bir sorun giderme sistemi, kodlayıcı/Hall arızası (E02), aşırı gerilim (E05) ve motor aşırı yükü (E18) gibi belirli arızaları tanımlar.
Operasyonel Bütünlük: Güvenliği sağlamak için sistem, profesyonel kurulum, topraklama kablosunun sıkı bir şekilde topraklanması ve paraziti önlemek amacıyla enkoderler için ekranlı kabloların kullanılmasını gerektirir.
Bakım Özellikleri: Kontrol cihazı, toplam çalışma saatlerini izler ve belirli kapı türleri için cihazı fabrika varsayılanlarına sıfırlamak üzere bir "parametre kurtarma" işlemine olanak tanır.
Ürün Performans Parametreleri
| Giriş Gerilimi | 176–264 VAC, 50/60 Hz |
| Motor Uyumluluğu | Yüksek voltajlı servo motorları veya yüksek voltajlı asenkron motorları destekler; maksimum çıkış akımı: 3A; maksimum çıkış gücü: 500W |
| Giriş Sinyalleri | Açma, Kapatma, Sıkışmayı önleme/Yangın koruması, Varış, Motor termal koruması |
| Röle Çıkış Sinyalleri | Açık pozisyona ulaşıldı, Kapalı pozisyona ulaşıldı, Arıza alarmı |
| İletişim Arayüzü | Harici bir dokunmatik ekrana veya hata ayıklama paneline bağlanabilen bir seri iletişim bağlantı noktası |
| Uygulama Aralığı | Genel senkron asansör kapısı operatörleri ve genel asenkron asansör kapısı operatörleri için uygundur |
