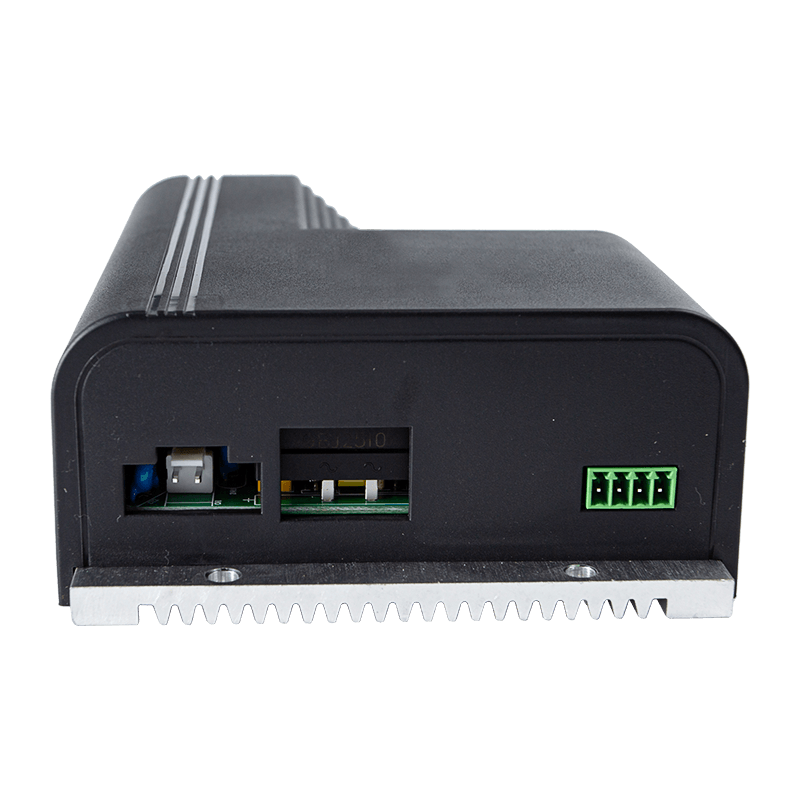

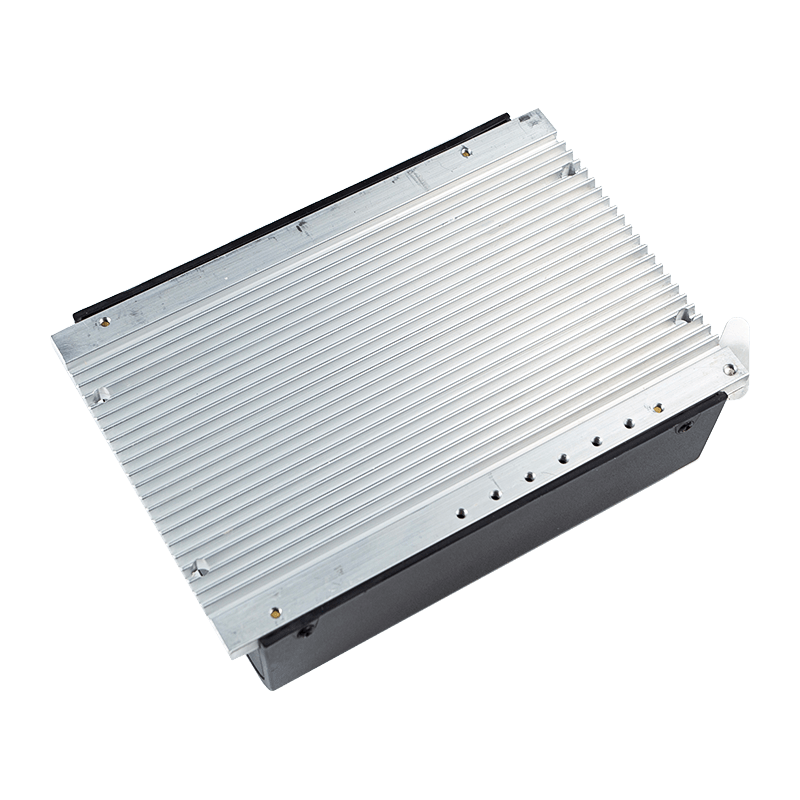

Asansör Kapı Kontrol Cihazı

Ürün Açıklaması

Cihaz Tipi: Asansör kapısı sistemlerinin hassas yönetimi için tasarlanmış yüksek performanslı bir asansör kapısı servo kontrolörü.

Kontrol Yöntemi: Tamamen kapalı döngü uzay vektörü PWM kontrolünü kullanır.

Sistem Uyumluluğu: MT01-TB-120W sabit mıknatıslı servo motorla çalışmak üzere özel olarak tasarlanmıştır.

Güç Gereksinimleri: 176~264V AC (50/60Hz) tek fazlı giriş voltajıyla çalışır.

Temel Özellikler

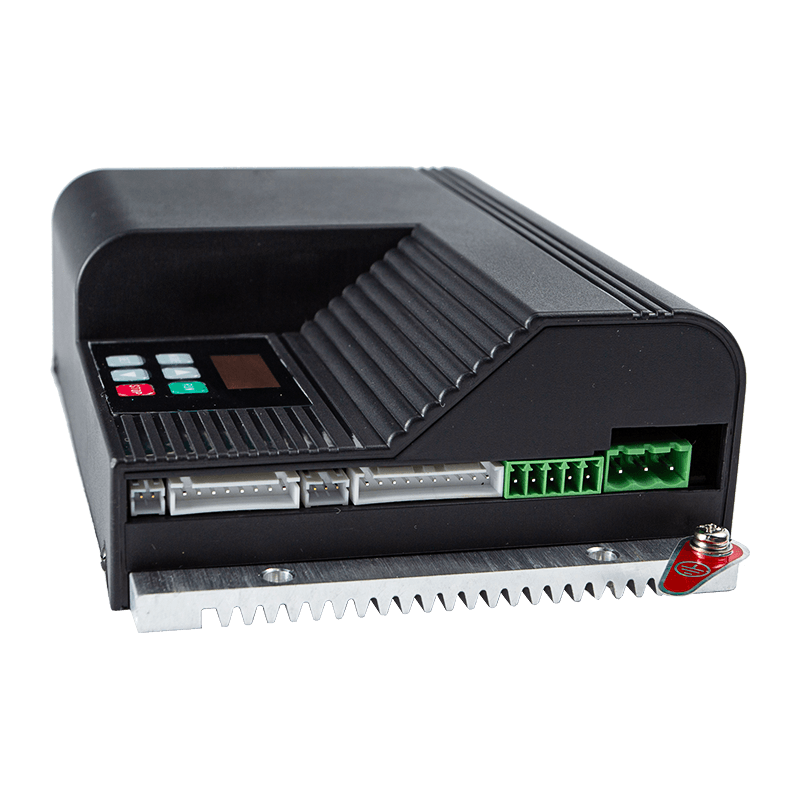

Kapsamlı İzleme: Çıkış hızını, akımı, bara voltajını, kapı konumunu ve toplam çalışma süresini izleyen dijital bir ekrana sahiptir.

Tek Dokunuşla Devreye Alma: Kapı genişliğini ölçen ve başlangıç ​​konumunu test eden otomatik bir "tek tuşla hata ayıklama" işlevi (A-c) içerir.

Kapsamlı Parametreleştirme:

Kapı Eğrileri (O ve C grupları): Hem açılma hem de kapanma döngüleri için belirli tampon mesafeleri, hızlanma ve yavaşlama hızları dahil olmak üzere dört farklı hız dişlisinin ince ayarının yapılmasına olanak tanır.

Teknisyen Parametreleri (F grubu): Motor kutup çiftlerini, kodlayıcı hatlarını ve röle çıkış fonksiyonlarını yönetir.

Esnek G/Ç: Sekiz dijital giriş (yangın alarmları, güvenlik sensörleri ve kapı komutları gibi sinyaller için) ve durum veya arıza alarmları için üç röle çıkışıyla donatılmıştır.

Gelişmiş Mantık: Hem seviye hem de kenar geçişli kapı sinyal modlarını destekler ve kapı engelleme için ayarlanabilir değerlendirme sürelerini içerir.

Uygulamalar

Birincil Uygulama: Kayar asansör/asansör kapılarının çalışmasının yönetilmesi.

Özel Modlar: Kapı mekanizmasının sürekli test döngüsü için bir demo modu (F1.4) içerir.

Entegre Sistemler: Veri kopyalama ve harici parametre ayarı/hata ayıklama için TTL iletişimini destekler.
