Ürün Açıklaması ve Uygulamalar
Birincil Kullanım: Bu kontrolör, soğuk depo sürgülü kapılarının çalışmasını yönetmek için özel olarak tasarlanmıştır.

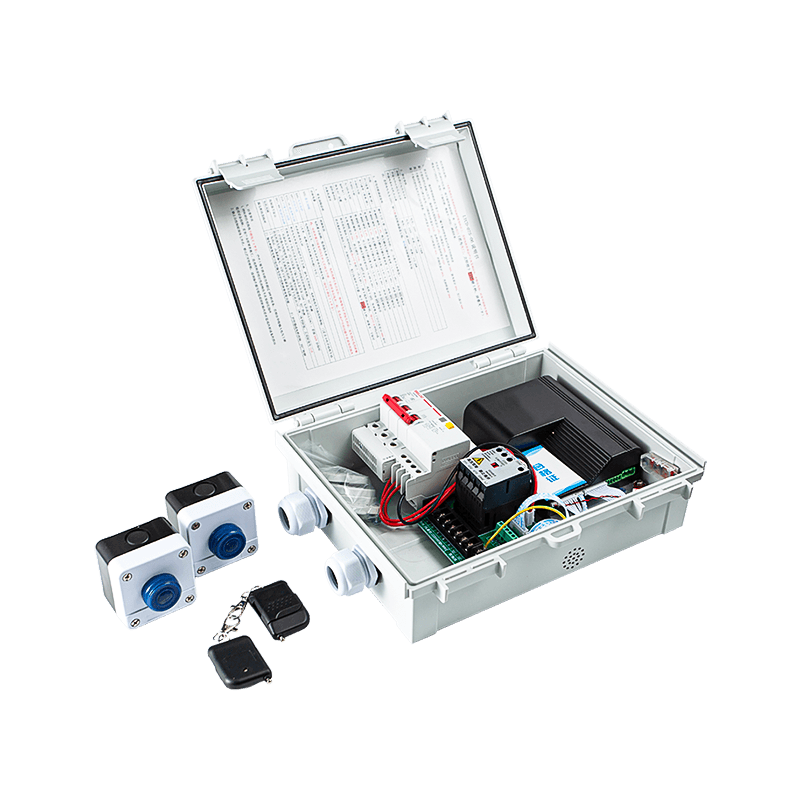

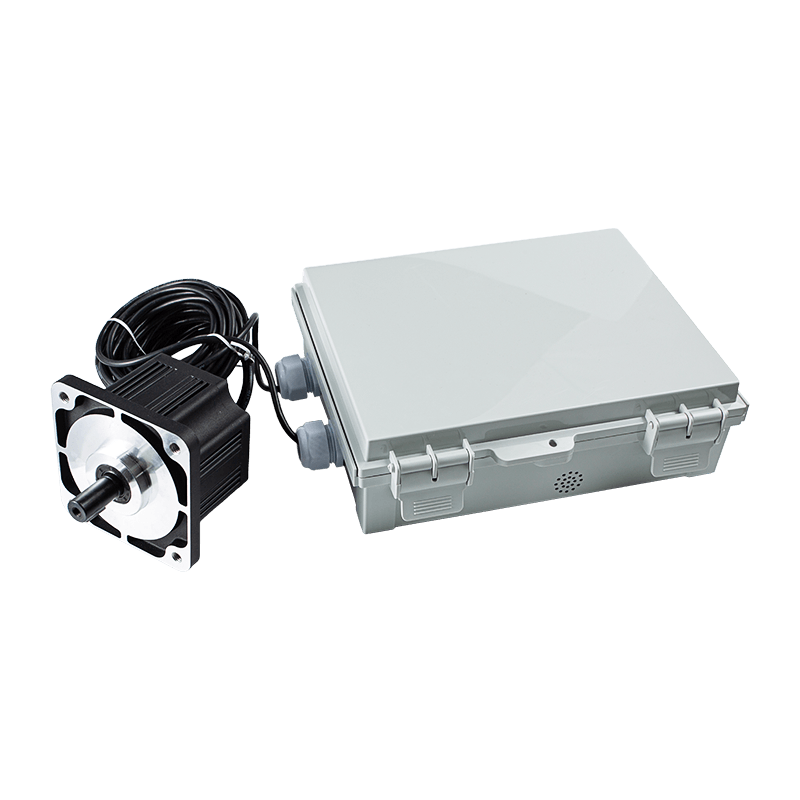

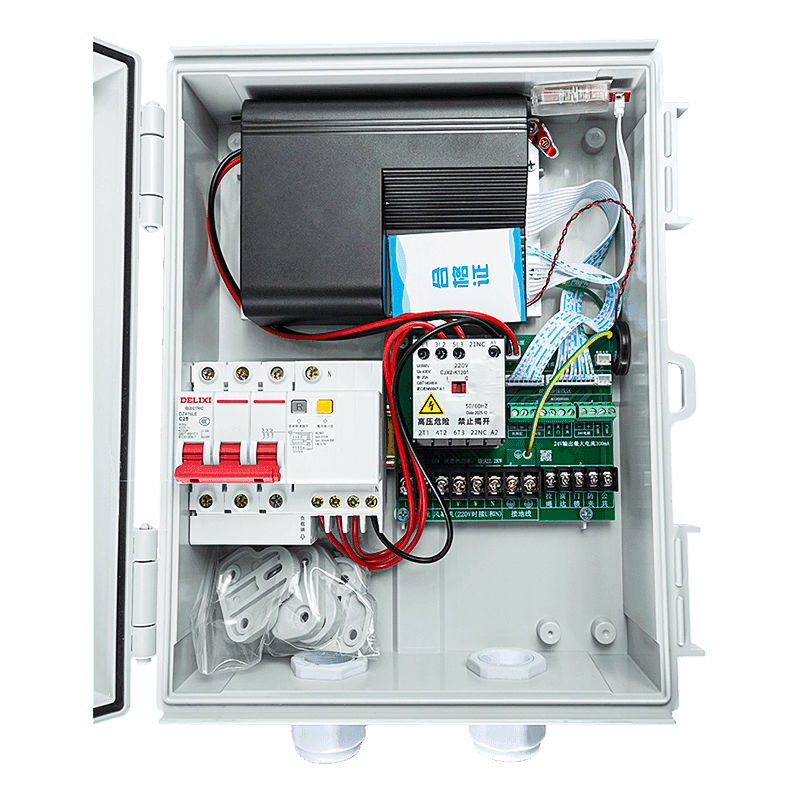

Sistem Bileşenleri: Sistem tipik olarak AIG-1500P-02Y kontrol kutusunu, AIG-750L-06 kontrol cihazını (sesli veya dokunmatik ekranlı modellerde mevcuttur) ve uyumlu bir DC fırçasız motoru içerir.
Hedef Ortam: Soğuk depolama için tasarlanan uyumlu motorlar, -30°C ile 60°C arasındaki sıcaklıklarda çalışacak şekilde üretilmiştir.
Temel Özellikler
Özelleştirilebilir Çalışma: Kullanıcılar, açılma/kapanma hızları, tork ve gecikmeli kapanma süreleri dahil olmak üzere çok çeşitli parametreleri ayarlayabilir.
Gelişmiş İzleme: Sistem, çıkış frekansı, akım, kapı konumu, arıza kayıtları ve toplam çalışma süreleri gibi gerçek zamanlı verileri izlemek için bir izleme menüsü (N01-N24 parametreleri) içerir.
Arayüz ve Göstergeler: Dijital tüp ekranı, durumu belirtmek için özel kodlar kullanır:
Beklemede: "000"ı görüntüler.
Giriş Sinyalleri: Uzaktan kumandalar (100), çekme kabloları (200), radar (300) ve sıkışma önleyici sensörler (400) gibi kaynakları tanımlar.
Çalışma Durumu: Kapının açık mı (001) yoksa kapalı mı (002) olduğunu gösterir.
Entegre Çevre Birimleri: Kontrol cihazı, ısıtma kabloları (1KW'a kadar) ve hava perdeleri (2,2KW'a kadar) gibi harici bileşenleri yönetir.
Avantajlar ve Güvenlik İşlevleri
Güvenlik Korumaları: Sistem, kazaları önlemek için sıkışma önleyici tork ayarlarına ve belirleme sürelerine sahiptir.
Not: Tamamen açık veya kapalı konumlardan itibaren 20 cm'lik alanda sıkışma koruması etkin değildir.
Güvenilirlik: Motorlar B Sınıfı yalıtım özelliğine sahiptir ve neme karşı dayanıklıdır, bu da onları soğuk hava depolarındaki tipik yüksek nemli ortamlara uygun hale getirir.
Bakım Kolaylığı: Kontrol cihazı en son dört arızayı (E01-E99) kaydederek teknisyenlerin Hall sensörü arızaları (E02), düşük voltaj (E05) veya aşırı hız (E15) gibi sorunları hızlı bir şekilde teşhis etmesine olanak tanır.
Esnek Kontrol: Panel tıklama işlemi veya harici kontrol modları (radar, çekme kablosu vb.) dahil olmak üzere birden fazla çalışma modunu destekler.
Önemli Güvenlik Notu: Yüksek voltaj kaynaklı elektriği ve elektrik çarpması riskini önlemek için motor topraklama kablosu, kontrol cihazının topraklama işaretine bağlanmalıdır.
Ürün Performans Parametreleri
| Giriş Gerilimi | 176–264 VAC, 50/60 Hz |
| Motor Kontrolü | Yüksek voltajlı DC fırçasız motoru destekler, maksimum çıkış gücü 1500W |
| Giriş Sinyalleri | Açma, Kapatma, Durdurma, Sıkışmayı önleme/Yangına karşı koruma, Kapı kilidi, Radar sıcaklığı algılama direnci vb. |
| Çıkışlar | 380 VAC hava perdesi motoru, 220 VAC ısıtma elemanı, buzzer, açık konum çıkışı, kapalı konum çıkışı |
| İletişim | Ağ bağlantılı kontrol için bir RS-485 arayüzü |
| Uygulama Aralığı | Soğuk depo kapıları, ağır hizmet tipi endüstriyel sürgülü kapılar |
