Özellikler
Ölçüm aralığı: -0,1MPa...0MPa~0,01MPa...100MPa.
Ekranda gerçek zamanlı basınç değeri gösterilir.
Sıfır noktası ve tam ölçekli kalibrasyon uygundur.
Ters polarite koruması ve akım sınırlama koruması.
Yıldırım çarpmalarına ve basınç şoklarına karşı dayanıklıdır.
Yüksek hassasiyet, yüksek stabilite ve yüksek güvenilirlik.
Uygulama alanları
Endüstriyel proses kontrolü
Hidrolik ölçüm
Çeşitli zorlu ortamlarda basınç ölçümü
Ürüne genel bakış

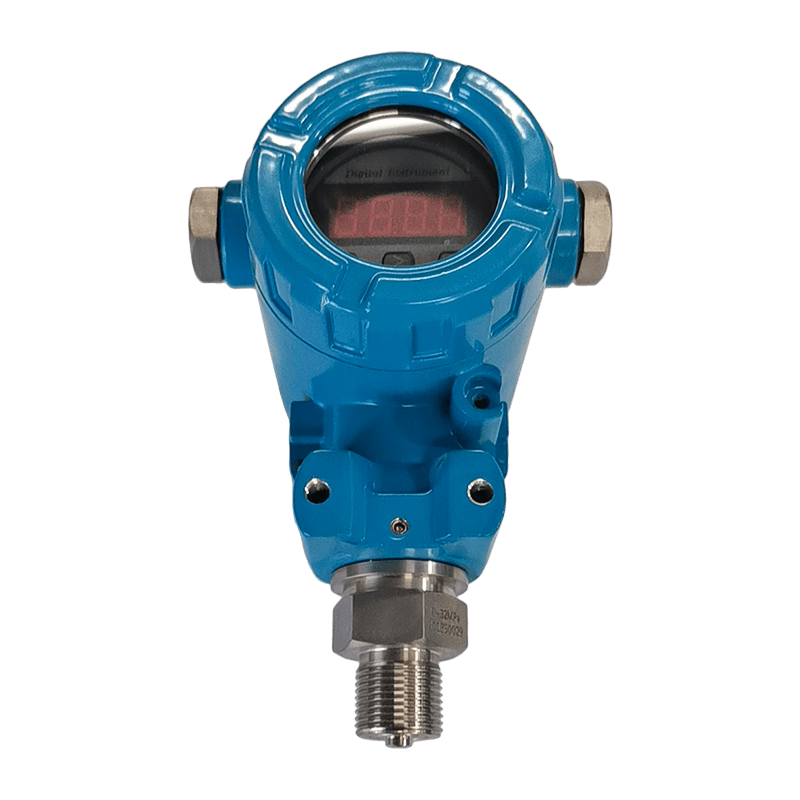

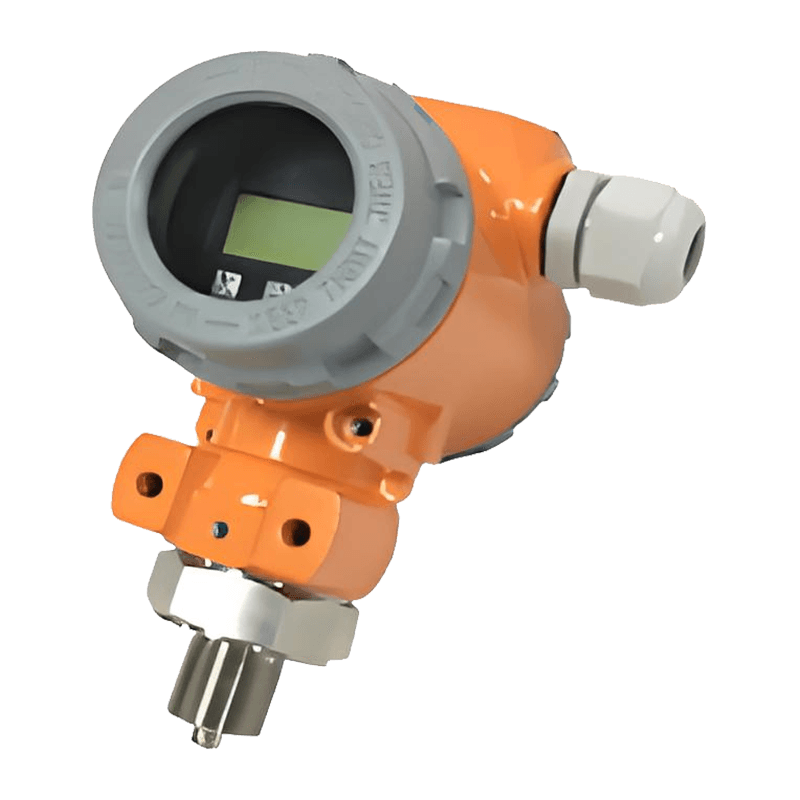

Patlamaya dayanıklı dijital ekranlı AI-TD basınç vericisi, sinyal ölçüm elemanı olarak paslanmaz çelik diyaframlı bir silikon basınç sensörü kullanır ve geniş bir sıcaklık aralığında sıfır noktası ve sıcaklık performansı telafisi için özel bir IC devresi kullanır. Bu basınç vericisi bir LCD dijital ekrana sahiptir ve patlamaya karşı dayanıklılık sertifikasına sahiptir.
Bu ürün petrol, kimya, metalurji, enerji ve hidroloji gibi endüstriyel proseslerde basınç ölçümü için kullanılır.

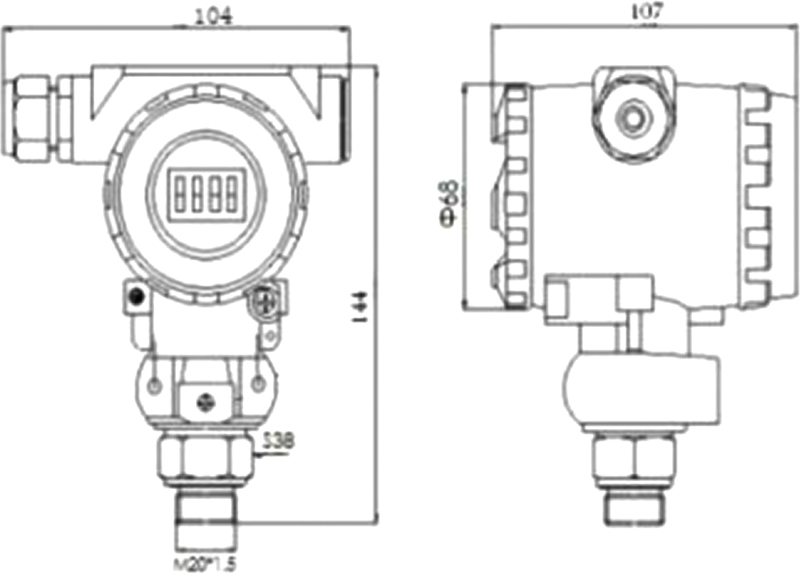

Dış yapı: (birim: mm)
Bu görüntü yalnızca referans amaçlıdır; Gerçek ürün geçerli olacaktır. Basınç arayüzleri özelleştirilebilir.
Teknik parametreler:
| Basınç parametreleri |
| Aralık | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Aşırı yükleme | 2 kat tam ölçek veya 110MPa (hangisi daha düşükse) |
| Basınç türü | Gösterge basıncı, mutlak basınç, kapalı gösterge basıncı |
| Elektriksel parametreler |
| Güç kaynağı | 12~32VDC |
| Çıkış sinyali | 4mA~20mA DC (iki kablolu sistem) |
| Yük direnci | ≤ (U-12) /0,02Ω |
| Yapısal parametreler |
| Muhafaza | Patlamaya dayanıklı dökme alüminyum gövde |
| Sensör | 316L paslanmaz çelik |
| Sızdırmazlık halkası | Flor kauçuk |
| Koruma seviyesi | IP65 |
| Çevre koşulları |
| Medya uygunluğu | 316L paslanmaz çeliği ve floro kauçuğu aşındırmayan çeşitli sıvılar |
| Tazminat sıcaklığı | - 10°C~80°C |
| orta sıcaklık | -30°C~80°C (LCD ekran tipi: -20°C~80°C) |
| Depolama sıcaklığı | -40°C~125°C (LCD ekran tipi: -20°C~80°C) |
| Performans göstergeleri |
| doğruluk | ≤±0,1%FS (Minimum) | ≤±0,25%FS (Tipik) | ≤±0,5%FS (Maksimum) |
| Sıfır noktası sıcaklık katsayısı | ±%0,03FS/° (≤100kPa) | ±%0,02FS/° (>100kPa) |
| Tam ölçekli sıcaklık katsayısı | ±%0,03FS/° (≤100kPa) | ±%0,02FS/° (>100kPa) |
| Uzun vadeli istikrar | ±%0,2FS/yıl (maksimum) |
