Özellikler
● Geniş ölçüm aralığı, -0,1MPa'dan 100MPa'ya.
● Tamamı paslanmaz çelik yapı, çeşitli basınç arayüz tipleri.
● Güvenilir performans, güvenli ve kullanımı kolaydır.
● Çeşitli çıkış sinyali türleri.
● Ters polarite koruması ve anlık aşırı akım ve aşırı gerilim koruması, EMI koruma gereksinimlerini karşılar.
● Kendinden güvenli, patlamaya dayanıklı ürünler, GB3836.4 standardının tasarım gereksinimlerini karşılar.
● Patlamaya dayanıklı ürünler, GB3836.2 ulusal standardının tasarım gereksinimlerini karşılar.
Ürüne Genel Bakış

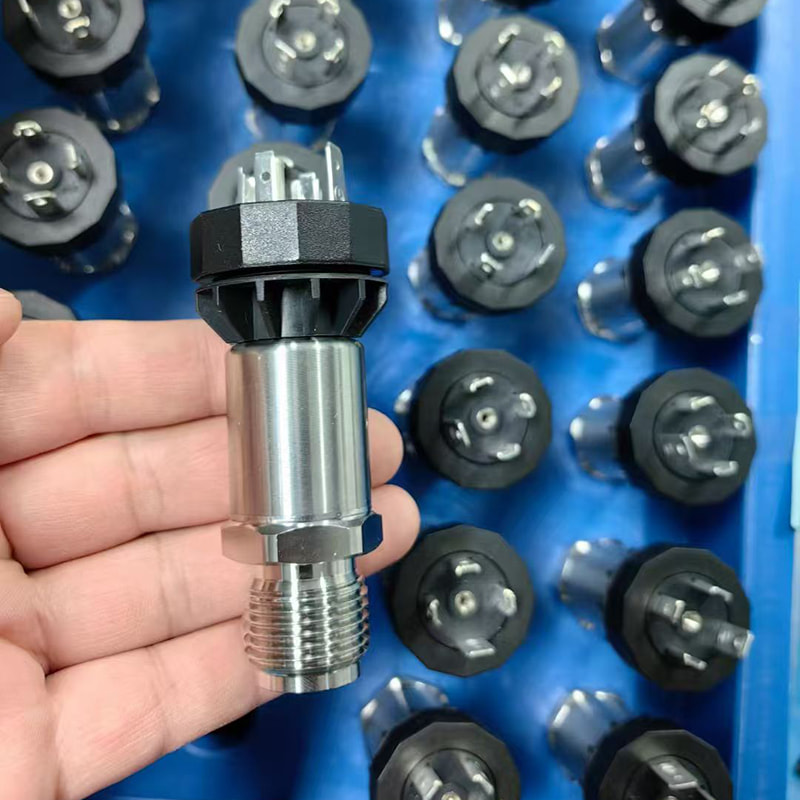

AI-TH Hirschmann basınç vericisi, sinyal ölçüm elemanı olarak paslanmaz çelik diyaframlı piezo dirençli bir OEM basınç sensörü kullanır. Otomatik bilgisayar testinden geçer ve geniş bir sıcaklık aralığında sıfır noktası ve sıcaklık performans telafisi için lazer düzeltme teknolojisini kullanır. Paslanmaz çelik bir mahfazanın içine yerleştirilmiş sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline dönüştürür. Ürünün tamamı, istikrarlı ve güvenilir performans sağlamak üzere bileşenlerin, yarı mamul ürünlerin ve nihai ürünlerin sıkı testlerinden ve yaşlanma taramasından geçmiştir.
Mükemmel güvenilirliği, esnekliği ve çok yönlülüğü ile bu ürün, petrol, kimya, metalurji, enerji ve su seviyesi gibi endüstriyel proseslerde basınç ölçümü ve kontrolü için yaygın olarak kullanılmaktadır.

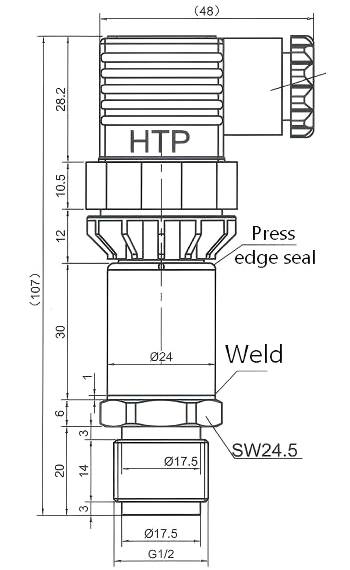

Dış yapı: (birim: mm)
Bu görüntü yalnızca referans amaçlıdır; Gerçek ürün geçerli olacaktır. Basınç arayüzleri özelleştirilebilir.
Teknik parametreler:
| Aralık | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Aşırı yükleme | Tam ölçekli basıncın 2 katı veya 110MPa (hangisi daha düşükse) |
| Stres türü | Gösterge basıncı, mutlak basınç veya kapalı gösterge basınç tipi |
| doğruluk | ±%0,5FS |
| Uzun vadeli istikrar | Maksimum ±%0,3FS/yıl |
| Sıfır noktası sıcaklık katsayısı | %0,03FS/°(≤100kPa); %0,02FS/°(>100kPa) |
| Tam ölçekli sıcaklık katsayısı | %0,03FS/°(≤100kPa); %0,02FS/°(>100kPa) |
| Tazminat sıcaklığı | -10°C~80°C |
| Çalışma sıcaklığı | -30°C~80°C, kendinden emniyetli tip -10°C~60°C |
| Depolama sıcaklığı | -40°C~125°C |
| Çıkış türü | Akım tipi (iki telli sistem) | Gerilim tipi (üç telli sistem) |
| Güç kaynağı | 10~30VDC | 10~30VDC |
| Çıkış sinyali | 4mA~20mADC | 0/1~5/10VDC |
| Yalıtım direnci | 100MΩ, 100VDC |
| Muhafaza koruması | IP65 (eklenti tipi) |
| Elektrik bağlantısı | Hessmann |
| Basınç bağlantısı | G1/2 dış dişli (talep üzerine özelleştirilebilir) |
