Özellikler
● Mikroelektromekanik sistem (MEMS) akış sensörü çipi, bypass şöntü ve elektromanyetik oransal valf kullanılması.
● Elektromanyetik oransal valfler uzun servis ömrü ve yüksek hassasiyet ile karakterize edilir.
● Sensörün sıfır noktası kararlılığı.
● Kendi ölçüm aralığında yüksek doğruluk ve iyi tekrarlanabilirliğe sahiptir.
● Hızlı yanıt süresi.
● Standart mekanik arayüz, kurulumu kolaydır.
● RS485 iletişim çıkışı, standart MODBUS RTU protokolü.
● LCD, anlık ve kümülatif akış hızlarını görüntüleyerek net ve sezgisel bir okuma deneyimi sağlar. Akış hızları buton girişi ile kontrol edilebilir ve kontrollü ve gerçek zamanlı akış hızları doğrudan LCD ekranda görüntülenir.
● Standart konfigürasyon 4-20mA giriş/çıkış kontrolünü içerir.
● Özelleştirilebilir 0-5V veya 0-10V giriş/çıkış kontrolü
Ürün Tanıtımı

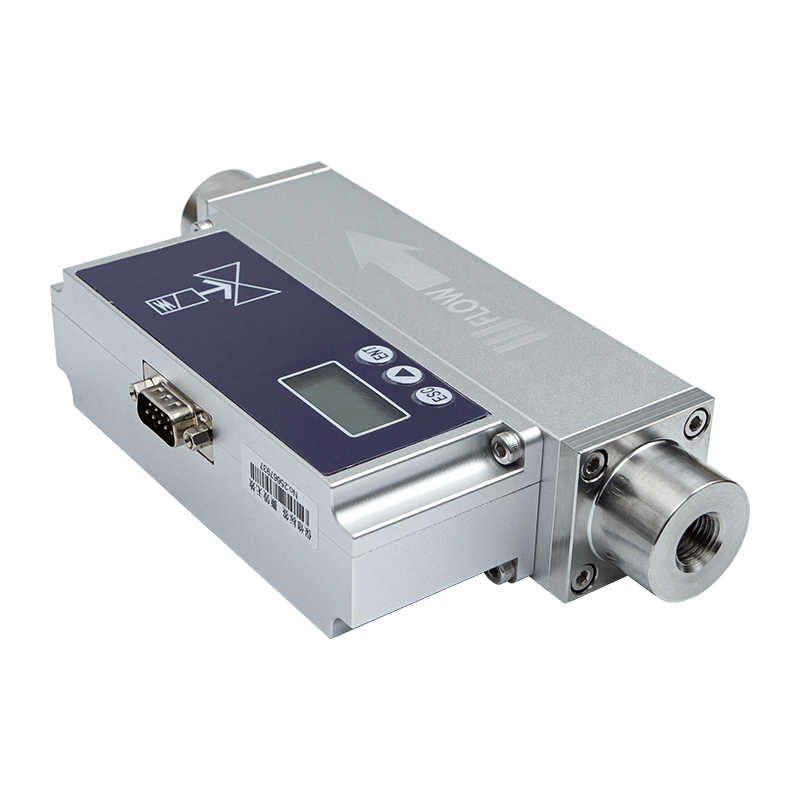

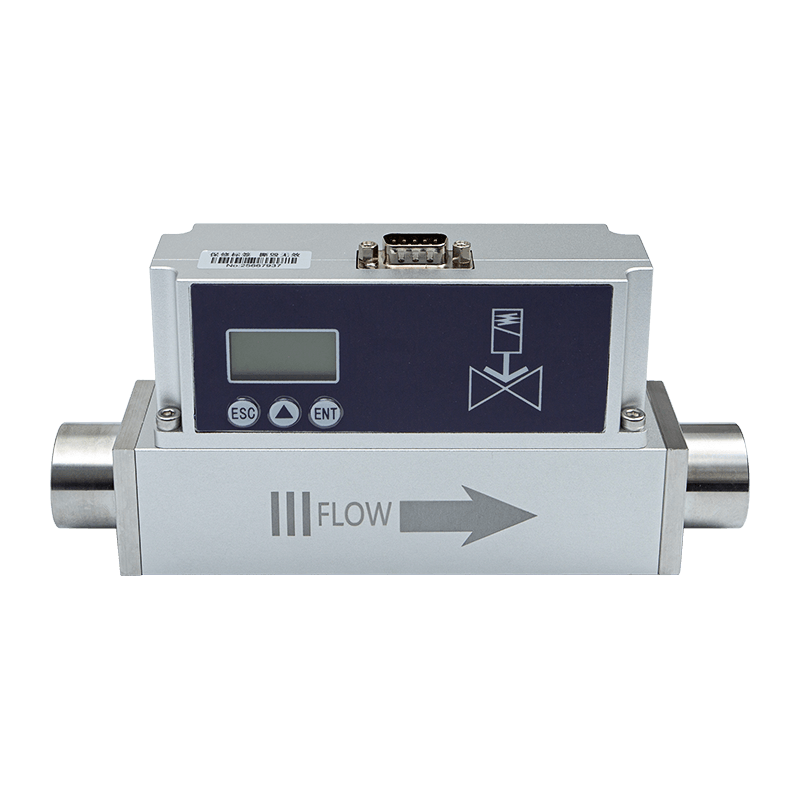

AI-FC oransal valf kontrollü termal gaz kütle akış ölçer, gelişmiş bir mikroelektromekanik sistem (MEMS) akış algılama çipi kullanılarak tasarlanmış ve geliştirilmiş, oransal valf akış kontrolüne sahip bir termal gaz akış sensörüdür. Çeşitli gazların akış hızının hassas kontrolünü ve akıllı işlenmesini sağlamak için dijital sinyal işleme teknolojisini ve akış kontrol algoritmalarını birleştirir.
Oransal valf kontrollü akış ölçerler, yüksek doğruluk ve güçlü parazit önleme özellikleriyle öne çıkar. Distribütördeki baypas sıvısı laminer akış durumundadır, bu da ölçümü ve kontrolü daha kararlı ve doğru hale getirerek çeşitli küçük akışlı temiz gazların ölçümü ve proses kontrolü için uygun hale getirir.
Teknik parametreler
| çalışma güç kaynağı | DC24V/12W |
| Doğruluk (%) | Kontrol doğruluğu: ±%1,0 SP, Ölçüm doğruluğu: %1 fs |
| Kontrol ve ölçüm aralığı oranı | 1:100 |
| Vana tipi | Normalde kapalı tip |
| Çalışma sıcaklığı | -10~55°C |
| nem | <95%RH (don yok, buz yok, yoğuşma yok) |
| Akış Özellikleri | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Çalışma basıncı aralığı | Ölçüm: 0-1.5MPa Kontrol: 10SCCM-30SPLM Basınç: 0,1-1,0MPa 100 SPLM basıncı: 0,1-0,65 MPa 300SPLM Basınç: 0.1-0.5MPa |
| Tipik kontrol yanıt süresi | 1,5 saniyeden az (T90) |
| Yanıt süresini ölçün | <50ms |
| Çıkış yöntemi | 4-20mA (1-5V), 0-5V ve 0-10V özelleştirilebilir. |
| İletişim yöntemleri | RS485 (Modbus RS485 protokolü) |
| Kontrol yöntemi | Butonla çalıştırma, Modbus, 4-20mA (1-5V), 0-5V ve 0-10V özelleştirilebilir. |
| Mekanik bağlantı | G1/4, PT1/2 iç dişliler; diğer konular özelleştirilebilir. |
| Koruma seviyesi | IP40 |
25°C'de, 101,32 kPa'da ve kuru havada ölçülmüştür.
Diğer özellikler
| Seçilebilir standart sıcaklık koşulları | 0°, 20°, 25°, kullanıcı tarafından ayarlanabilir, varsayılan 25°'dir |
| Seçilebilir gaz tipi | Hava, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normal çalışma basıncı farkı | 0,1-0,8 MPa, akış hızı <= 30 SLM 0,1MPA-0,6MPA 30SLM < Akış Hızı Spesifikasyonu <= 100SLM 0,1MPa -0,4MPa 100SLM < Akış Spesifikasyonu < 300SLM |
| Alışılmadık çalışma basıncı farkı | Özelleştirilmiş danışmanlık mevcuttur |
