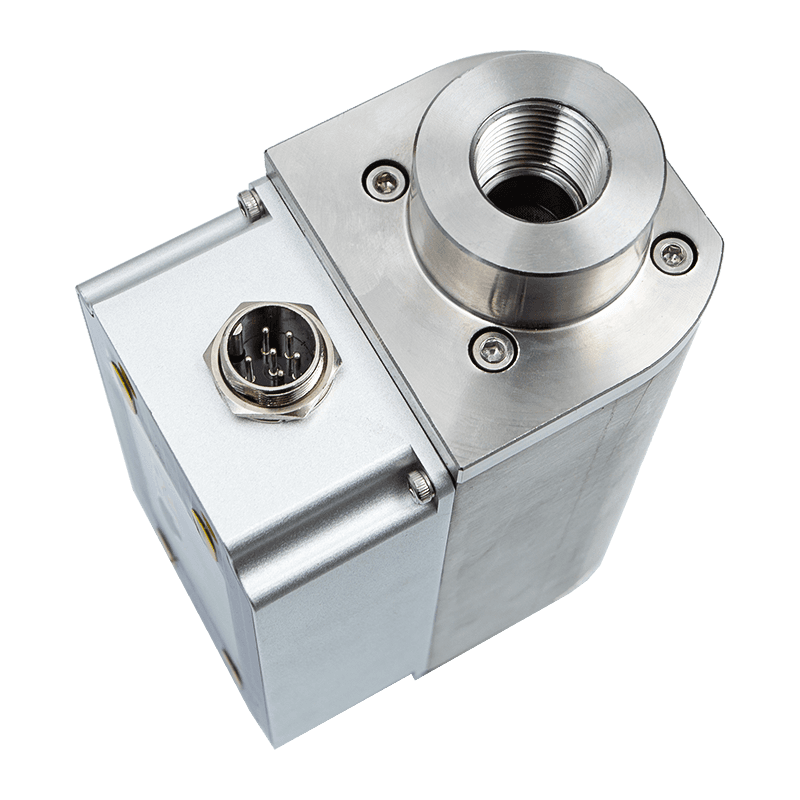

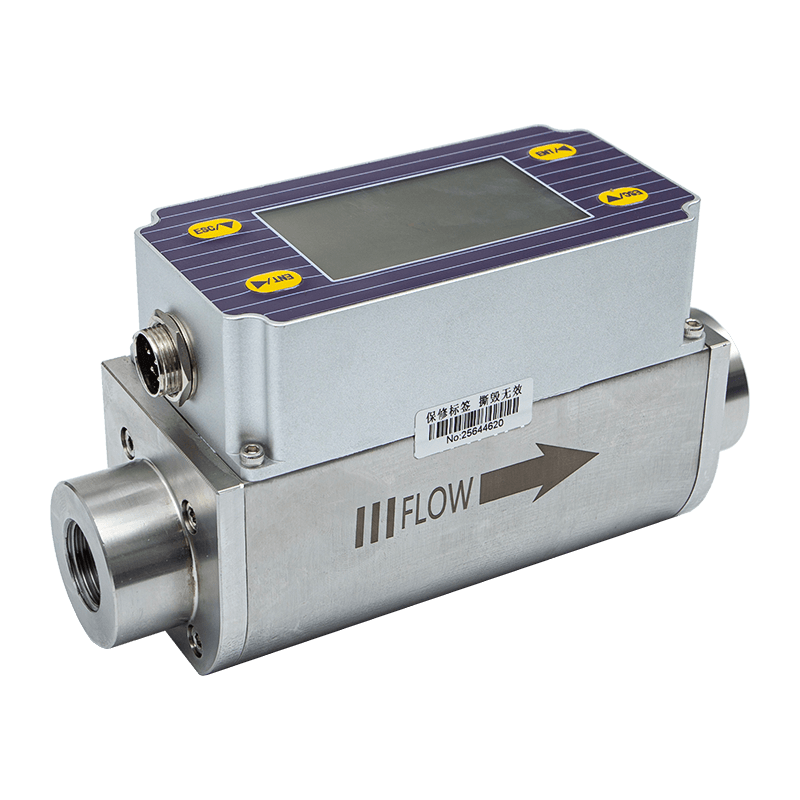

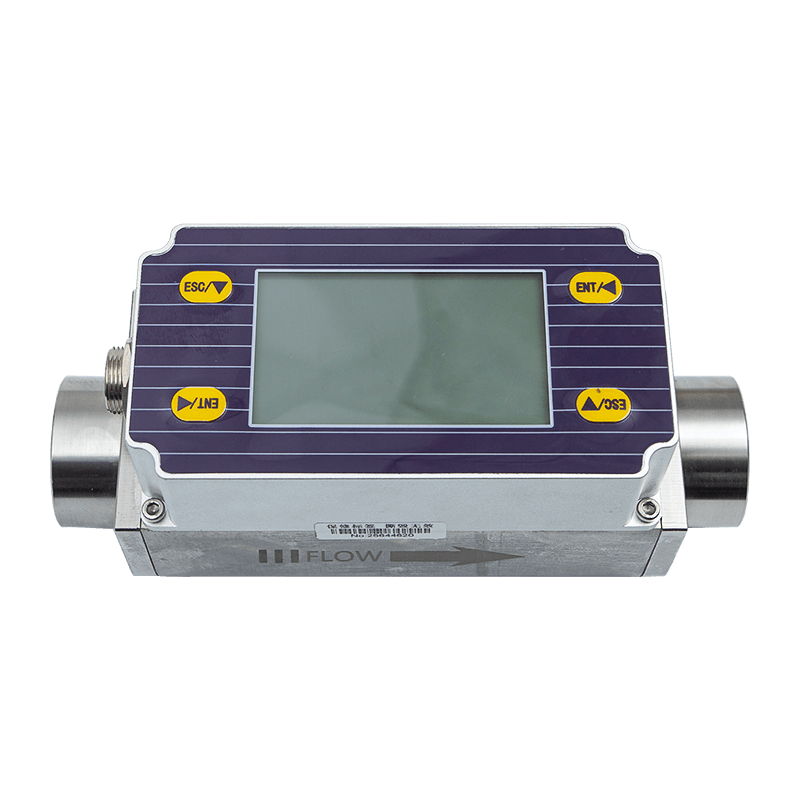

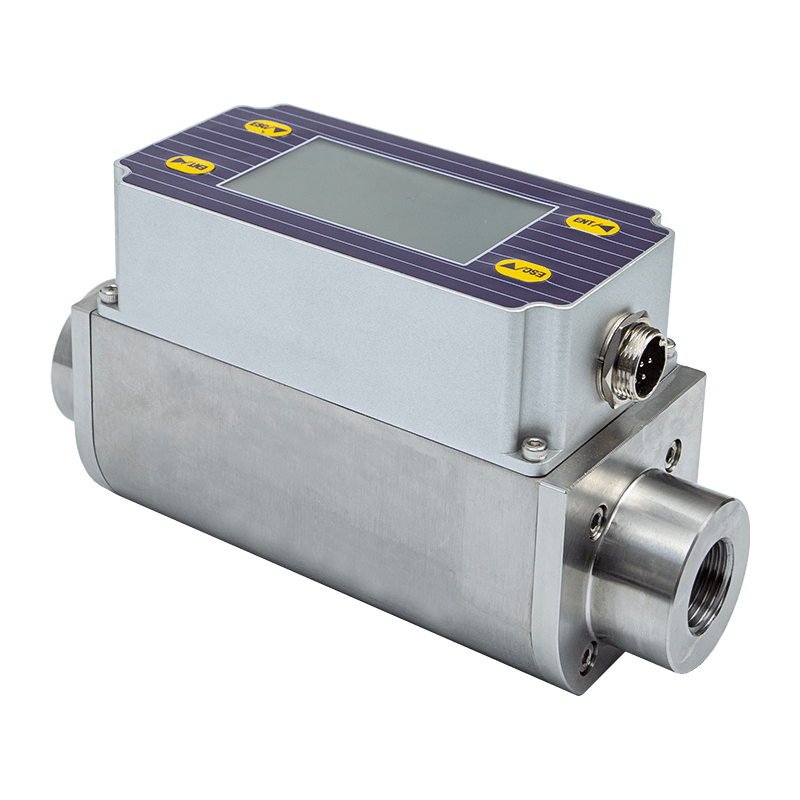

Ölçüm prensibi
Termal gaz kütle akış ölçerleri termal difüzyon prensibine göre tasarlanmıştır. Bu cihazlar, gazları doğru bir şekilde ölçmek için sabit sıcaklık farkı yöntemini kullanır. Küçük boyut, yüksek derecede dijitalleştirme, kolay kurulum ve doğru ölçüm gibi avantajlar sunarlar.
Sensör bölümü iki adet referans dereceli platin dirençli sıcaklık sensöründen oluşur. Çalışma sırasında bir sensör sürekli olarak ortam sıcaklığını T1 ölçer; diğer sensör, T2 ortam sıcaklığından daha yüksek bir sıcaklığa kadar kendiliğinden ısınır ve hız sensörü adı verilen sıvı akış hızını algılamak için kullanılır. Sıcaklık ΔT = T2 - T1 , burada T2 > T1 . Sıvı içinden aktığında, gaz molekülleri sensörle çarpışır ve ısıyı T2'den uzaklaştırarak T2'nin sıcaklığının düşmesine neden olur. ΔT'yi sabit tutmak için T2'ye sağlanan besleme akımının arttırılması gerekir. Daha hızlı bir gaz akış hızı, daha fazla ısının taşınmasına neden olur. Gaz akış hızı ile ısı artışı arasında sabit bir fonksiyonel ilişki vardır; bu, sabit sıcaklık farkı ilkesidir.

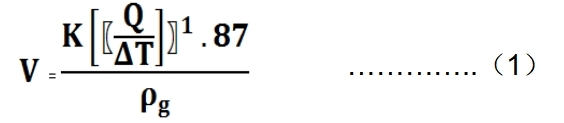

Bunların arasında ρ g , akışkanın özgül ağırlığı (yoğunluğa bağlı)
V – Akış hızı
K - Denge katsayısı
Q – Isıtma kapasitesi (özgül ısı ve yapıya bağlı)
ΔT — Sıcaklık farkı
Sensör sıcaklığı her zaman otomatik olarak ve sürekli olarak ortam (ortam) sıcaklığından yaklaşık 30 °C daha yüksek olduğundan, termal gaz akış ölçer prensip olarak sıcaklık dengelemesine ihtiyaç duymaz.
Termal gaz kütle akış ölçer, -40 ila 220 °C arasındaki ortam sıcaklıkları için uygundur.
(1) Sıvının özgül ağırlığı ve yoğunluğu birbiriyle ilişkilidir.
burada ρ g - Ortamın çalışma koşullarındaki yoğunluğu (kg/m3)
ρn — Standart koşullar altında ortamın yoğunluğu ( 101,325 kPa , 20 °C) ( kg/m3 )
P — Çalışma basıncı (kPa)
T — Çalışma sıcaklığı (°C)
(1) ve (2) numaralı denklemlerden akış hızı, çalışma basıncı, gaz yoğunluğu ve çalışma sıcaklığı arasındaki fonksiyonel ilişkiler belirlenmiştir.
Termostatik diferansiyel termal kütle akış ölçer hem sıcaklıktan hem de basınçtan etkilenmez. Kullanıcıların basınç ve sıcaklığı düzeltme ihtiyacını ortadan kaldıran gerçek bir doğrudan kütle akış ölçerdir.
Termal gaz kütle akış ölçerleri aşağıdaki teknik avantajlara sahiptir:
● Gerçek bir kütlesel akış ölçer, gaz akışı ölçümü için sıcaklık veya basınç dengelemesi gerektirmez, bu da onu kullanışlı ve doğru kılar. Gazın kütlesel akış hızını veya standart hacimsel akış hızını elde edebilir.
● Geniş ölçüm aralığı ile 100 Nm/s'den 0,5 Nm/s'ye kadar gaz akış hızlarını ölçebilir ve gaz kaçağı tespitinde kullanılabilir.
● İyi darbe direncine ve uzun servis ömrüne sahiptir. Sensörde hareketli parça veya basınç algılama bileşeni bulunmadığından ölçüm doğruluğu açısından titreşimden etkilenmez.
● Kurulum ve bakım basittir. Saha koşullarının uygun olması halinde üretim kesintiye uğramadan kurulum ve bakım yapılabilir. (Özel özelleştirme gereklidir)
● Dijital tasarım. Genel dijital devre ölçümü, doğru ölçümler ve uygun bakım sağlar.
● RS-485 iletişimi kullanılarak fabrika otomasyonu ve entegrasyonu sağlanabilir.
