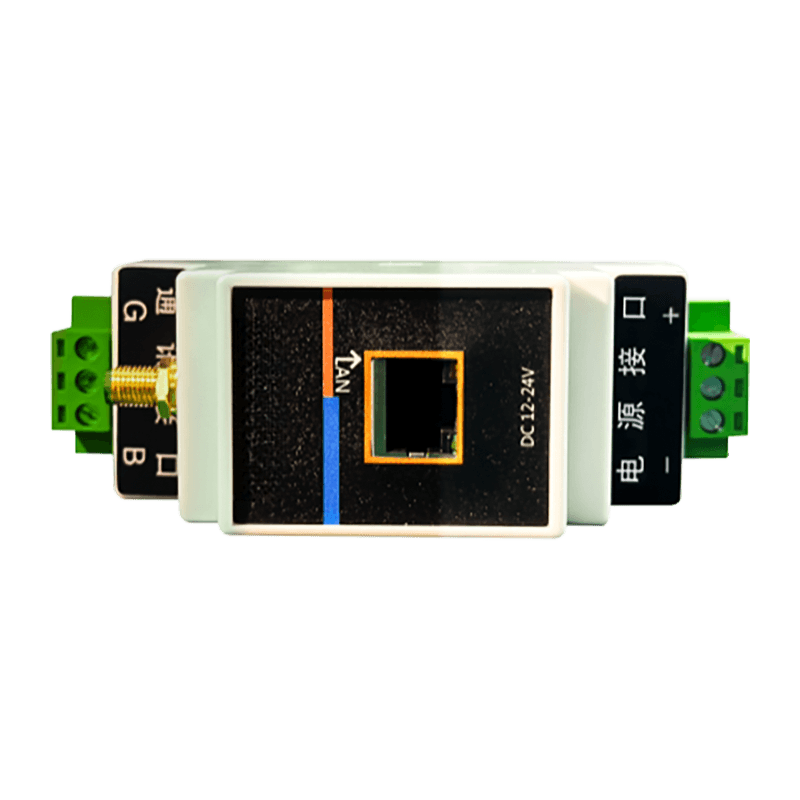

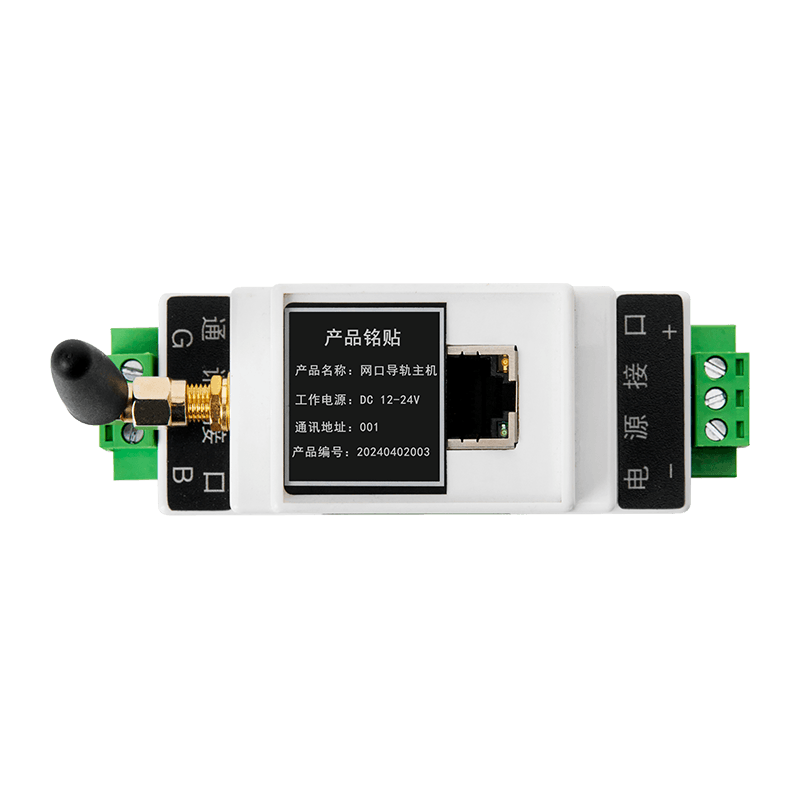

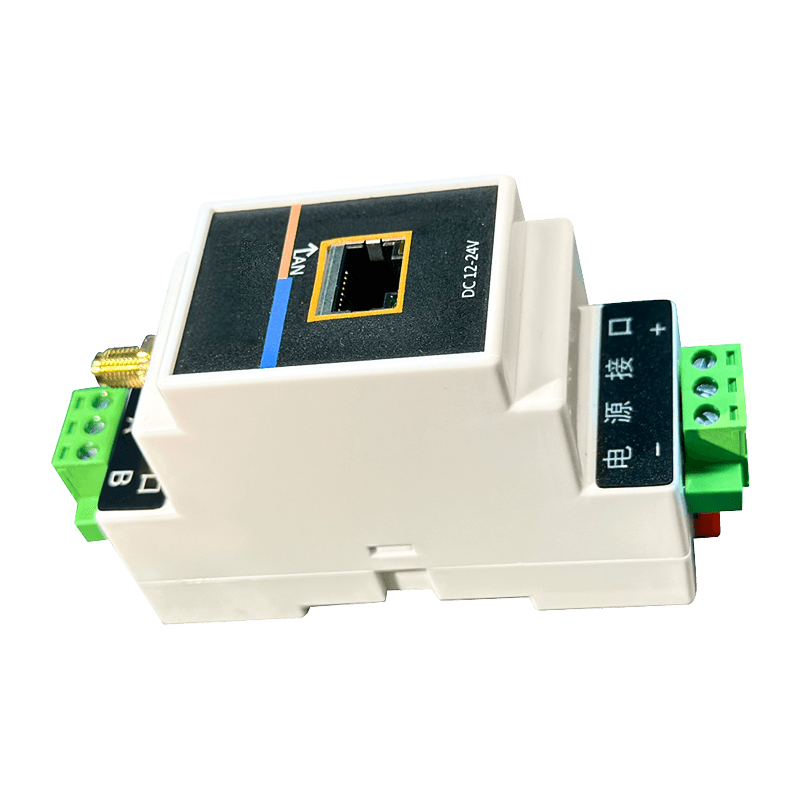

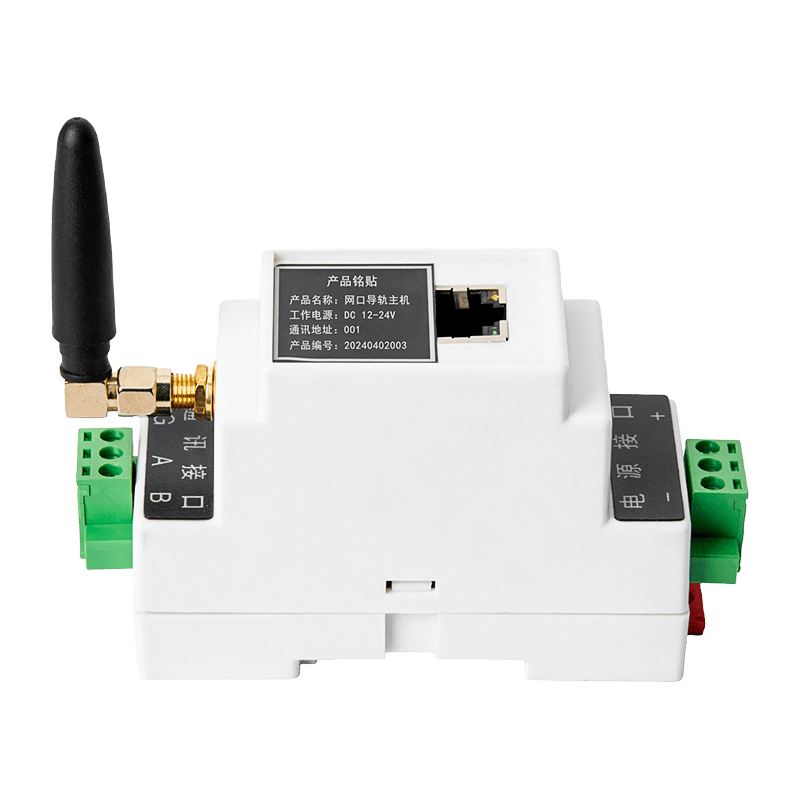

Kılavuz Ray Sıcaklık Ölçümü Ana Ünitesi

İşlev

Göstermek

İletişim parametreleri

İletişim sırasında ayarlanan parametreler.

Kablosuz parametreler

Alıcı modül ile sıcaklık sensörü arasındaki parametrelerin eşleştirilmesi.

Sıcaklık parametreleri

16 bitlik veri, en anlamlı rakam ilk sırada olacak şekilde, 0,1°C'ye kadar doğru, ±1°C hatayla.

Gerilim parametreleri

Veriler 16 bit uzunluğundadır ve en önemli bit ilk sırada yer alır. Sensör aktif bir sensör ise bu değer akü voltajıdır. Pasif sensör ise bu değer, enerjinin doğrultulup regüle edilmesinden sonraki voltajdır.

Kimlik kaydı parametreleri

Sensör kimlikleri ayarlanabilir.

Alarm sıcaklığı ve durum bilgisi

Varsayılan alarm sıcaklığı 90°C'dir.

Durum bilgisi: 0x0000 sıcaklık aşımının olmadığını, 0xFFFF sıcaklık aşımını ve 0x1111 negatif maksimum sıcaklığı belirtir. Pozitif maksimum sıcaklık en yüksek sıcaklığı belirtirken, negatif maksimum sıcaklık en düşük sıcaklığı gösterir.

Teknik parametreler

Teknik göstergeler

Kullanım Ortamı

Ortam sıcaklığı

-25°C~70°C

Ortam nemi

≤%95

Atmosfer basıncı

80~110KPa

Rakım

≤2500 metre

Çalışma güç kaynağı

Güç kaynağı

DC 9-32V AC 85-265V

Alınanların sayısı

Bağlanabilecek maksimum sensör sayısı

240 adet

Kablosuz frekans bandı

433 milyon

İletişim yöntemleri

TTL

RS485

Varsayılan iletişim parametreleri

Baud hızı

9600bps

Veri bitleri

8 bit

Biti durdur

1 bit

Doğrulama yöntemi

Yok

İletişim protokolü

Standart MODBUS protokolü (özelleştirilebilir)

Kurulum yöntemi

Kılavuz ray kurulumu, vida kurulumu
